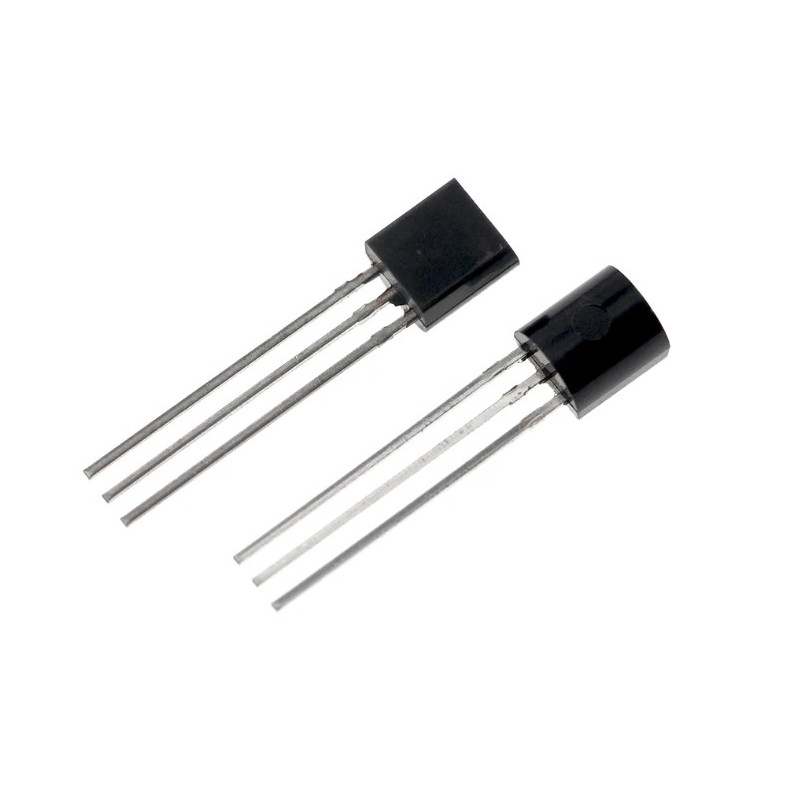

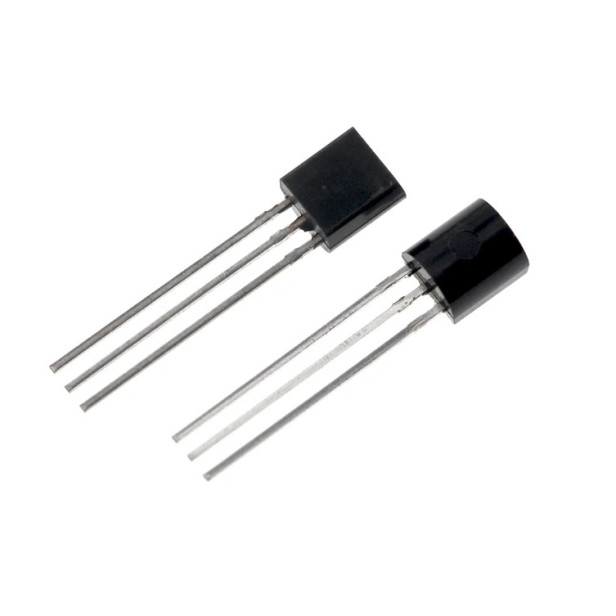

CARACTERÍSTICAS TRANSISTOR NPN BC547

• Tipo: Transistor NPN de propósito general
• Modelo: BC547
• Encapsulado: TO-92
• Polaridad: NPN
• Corriente máxima de colector (Ic): 100 mA
• Voltaje máximo colector-emisor (Vce): 45 V
• Voltaje base-emisor (Vbe): 6 V máx
• Ganancia (hFE): 110 a 800 (dependiendo del modelo: A, B o C)
• Frecuencia de transición (ft): Hasta 300 MHz
• Disipación máxima: 500 mW
• Temperatura de operación: -65 °C a +150 °C
• Compatibilidad: Arduino, prototipos, circuitos de amplificación, automatización, etc.

¿QUÉ ES EL BC547 Y PARA QUÉ SIRVE?

El BC547 es un transistor de propósito general tipo NPN muy utilizado en electrónica analógica y digital. Es ideal para tareas como:

• ✅ Interruptor electrónico en circuitos lógicos y automatización
• ✅ Amplificador de señal para audio, sensores, etapas preamplificadoras
• ✅ Control de pequeños relés, LEDs o motores mediante microcontroladores
• ✅ Osciladores y temporizadores RC o con compuertas lógicas

⚡ PINOUT (DISPOSICIÓN DE PATILLAS TO-92):

• 1 - Colector (C)
• 2 - Base (B)
• 3 - Emisor (E)

*Verifica siempre con multímetro en modo diodo si tienes dudas al identificar terminales en prototipos.

APLICACIONES COMUNES

• 🔁 Inversores de señal, conmutadores, fuentes de alimentación
• 🎛️ Amplificadores de bajo voltaje y audio
• 📡 Proyectos con sensores de luz, temperatura, humedad, etc.
• 🧠 Control digital desde placas como Arduino, ESP32, Raspberry Pi

🛠️ ¿CÓMO USAR UN BC547 EN UN CIRCUITO?

1. Conecta el emisor a GND (común).
2. Conecta la carga (ej. LED, relé, zumbador) al colector y luego a Vcc.
3. Aplica una señal de control a la base con una resistencia limitadora (~1KΩ – 10KΩ).
4. Cuando la base recibe voltaje (>0.7V), el transistor permite el paso de corriente entre colector y emisor: se activa la carga.

🤖 ¿Por qué es útil en proyectos?

BC547 te permite:

• Encender cargas pequeñas como un LED, un zumbador, o un relé pequeño con una señal digital (por ejemplo, desde un pin de Arduino).

• Amplificar una señal débil, como la de un sensor, para que pueda ser medida o usada para activar algo.

• Crear osciladores o circuitos lógicos en electrónica analógica.

❗ PREGUNTAS FRECUENTES

• ¿Puedo usar el BC547 para motores? Solo para motores pequeños de menos de 100 mA. Para más potencia, usa transistores tipo TIP120 o MOSFETs.
• ¿Es compatible con Arduino? Sí, completamente. Puede activarse desde una salida digital sin problema.
• ¿Qué diferencia hay entre BC547 A/B/C? La letra indica la ganancia (hFE): C es la más alta. Para usos generales, cualquiera es válida.
