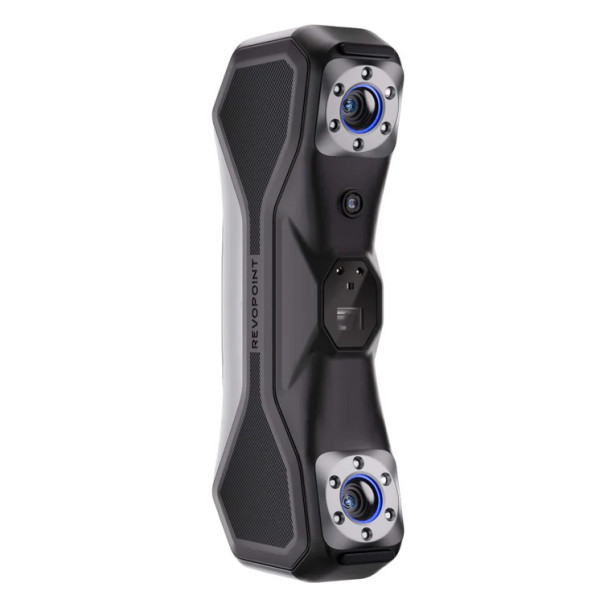

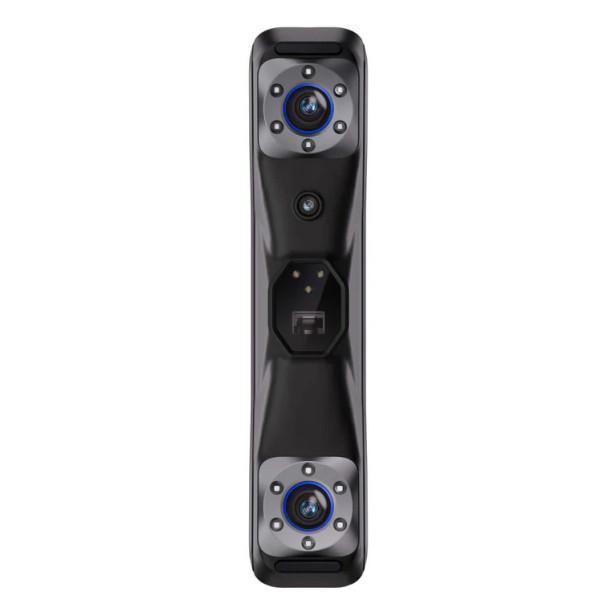

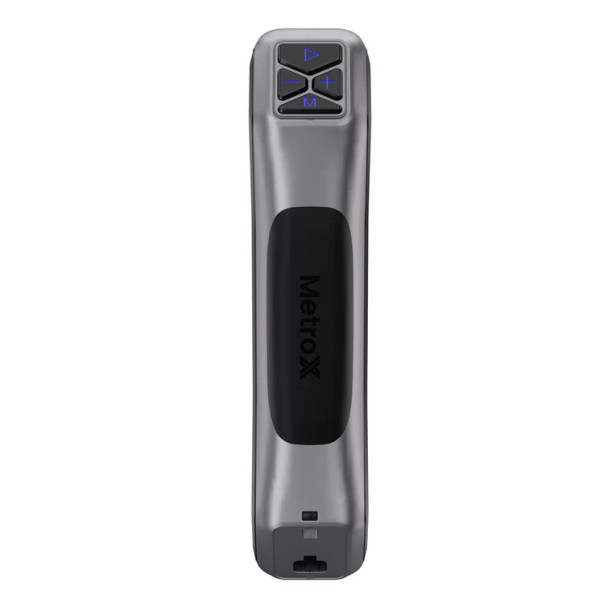

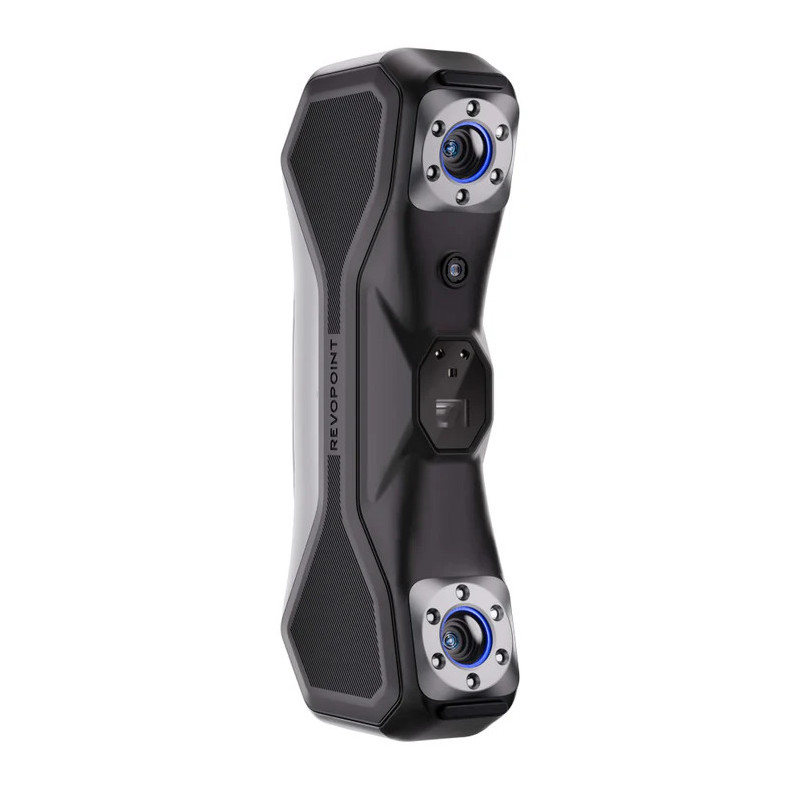

Revopoint MetroX Standard Escáner 3D Láser de Alta Precisión

CARACTERÍSTICAS TÉCNICAS REVOPOINT METROX STANDARD: ESCÁNER 3D LÁSER PARA INGENIERÍA INVERSA Y DIGITALIZACIÓN DE PRECISIÓN

El Revopoint MetroX Standard es un escáner 3D pensado para digitalizar con precisión piezas pequeñas y medianas, especialmente cuando necesitas reproducir geometrías para ingeniería inversa, diseño de repuestos, modificación de componentes, prototipado, control dimensional o fabricación mediante impresión 3D y CNC.

Su principal diferencia frente a un escáner convencional de luz estructurada es que reúne en un mismo dispositivo láser azul multilínea y luz estructurada de campo completo. Así puedes escoger el método adecuado dependiendo de la pieza: láser para superficies difíciles, detalles y geometrías técnicas, o campo completo para capturar rápidamente objetos con suficientes características geométricas.

La edición Standard utiliza exactamente el MetroX y ya incluye la mesa giratoria de doble eje, trípode, 500 marcadores de 6 mm, placa de calibración y maletín. La edición Advanced añade el Marker Block Kit, pero no necesitas comprar la Advanced para disponer de las capacidades de escaneado del MetroX.

¿QUÉ HACE ESPECIAL AL REVOPOINT METROX?

Muchos escáneres funcionan especialmente bien con un determinado tipo de objeto y obligan a realizar más preparación cuando cambia el material o la geometría. MetroX dispone de varios modos para adaptar la captura al trabajo.

• 14 líneas láser azules cruzadas: orientadas a capturar rápidamente superficies y piezas técnicas.
• 7 líneas láser azules paralelas: permiten trabajar con detalle sobre bordes, superficies y geometrías complejas.
• 62 líneas de luz estructurada de campo completo: capturan una zona mucho mayor en cada fotograma y pueden seguir la propia geometría del objeto cuando tiene suficientes características.
• Modo automático con mesa giratoria: permite colocar el MetroX en el trípode y automatizar la captura mediante la mesa de doble eje incluida.

Esto lo convierte en una herramienta especialmente interesante para talleres, ingeniería, restauración, automoción, impresión 3D y usuarios que necesitan pasar de una pieza física a un modelo digital editable.

PRECISIÓN DE HASTA 0,01 MM Y EXACTITUD DE HASTA 0,02 MM

Revopoint declara para el MetroX una precisión de fotograma de hasta 0,01 mm y una exactitud de fotograma de hasta 0,02 mm.

No son exactamente lo mismo:

• Precisión: indica lo próximos que resultan entre sí varios registros repetidos.
• Exactitud: indica cuánto se aproxima la medición obtenida al valor real.

Para piezas mayores, Revopoint especifica una exactitud volumétrica de 0,025 mm + 0,05 mm × L, siendo L la longitud del objeto expresada en metros.

Estos valores se obtienen en condiciones controladas. La preparación del objeto, calibración, marcadores, movimiento del escáner y condiciones ambientales influyen en el resultado real.

¿PUEDE ESCANEAR OBJETOS NEGROS?

Sí. Este es precisamente uno de los usos donde los modos de láser azul resultan especialmente interesantes. Superficies de plástico negro, goma, metal pintado y otras piezas oscuras que pueden resultar difíciles para determinados escáneres de luz estructurada pueden capturarse mediante los modos láser del MetroX.

La experiencia compartida por usuarios del foro oficial coincide en recomendar los modos Cross Lines o Parallel Lines para objetos oscuros y superficies técnicas, junto con seguimiento por marcadores cuando la geometría no proporciona referencias suficientes.

¿PUEDE ESCANEAR METAL BRILLANTE?

Los modos láser permiten trabajar directamente con muchas superficies metálicas oscuras o reflectantes que resultarían problemáticas para otros sistemas.

Sin embargo, ningún escáner óptico debe considerarse capaz de capturar perfectamente cualquier superficie sin preparación. Revopoint recomienda utilizar spray de escaneado en superficies transparentes o especulares y puede ser necesario en materiales extremadamente reflectantes.

Un metal mecanizado, pintado o con reflexión moderada puede funcionar directamente; un espejo, cristal transparente o una superficie pulida especular deberá prepararse.

¿PUEDO ESCANEAR CRISTAL O OBJETOS TRANSPARENTES?

No directamente con resultados fiables. Las superficies transparentes dejan pasar la luz y las superficies especulares pueden reflejarla en una dirección incorrecta.

Para vidrio, plástico transparente, cromados tipo espejo o superficies similares, debe utilizarse un spray de escaneado adecuado para crear temporalmente una superficie mate que el sistema pueda medir.

¿CUÁNDO NECESITO MARCADORES?

Los marcadores son especialmente importantes en los modos láser porque proporcionan al software referencias conocidas para determinar la posición del escáner.

En modo de campo completo, un objeto con geometría rica puede utilizar seguimiento por características y, por tanto, no siempre necesita marcadores.

Para el MetroX, Revopoint recomienda:

• colocar los marcadores de forma irregular;
• mantener aproximadamente 6-7 cm entre ellos;
• mantener al menos 5 visibles en cada fotograma;
• colocarlos preferentemente sobre superficies planas;
• evitar que se despeguen o se muevan durante la captura;
• utilizar marcadores de 6 mm cuando se busca la máxima precisión.

La edición Standard ya incluye 500 marcadores de 6 mm.

¿STANDARD O ADVANCED?

La diferencia no está en el escáner. Tanto la edición Standard como la Advanced utilizan el mismo MetroX.

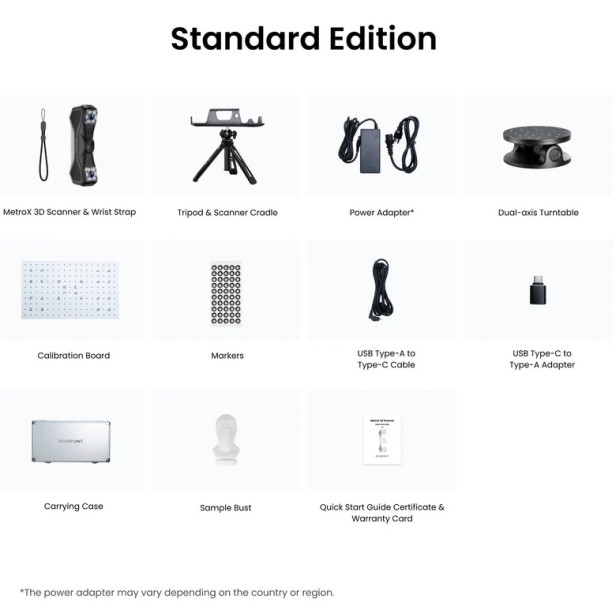

La MetroX Standard incluye:

• MetroX y correa de muñeca.
• Trípode y soporte para el escáner.
• Fuente de alimentación.
• Mesa giratoria de doble eje.
• Placa de calibración.
• 500 marcadores de 6 mm.
• Cable USB Type-A a Type-C.
• Adaptador USB Type-C a Type-A.
• Maletín de transporte.
• Busto de muestra.
• Guía rápida, certificado y tarjeta de garantía.

La edición Advanced añade un Marker Block Kit con diferentes bloques magnéticos y marcadores adicionales para preparar rápidamente piezas sin características geométricas suficientes.

Si ya dispones de soluciones para colocar marcadores o no necesitas utilizarlas constantemente, la Standard ofrece todas las capacidades técnicas del MetroX y el kit de bloques puede valorarse aparte.

MESA GIRATORIA DE DOBLE EJE INCLUIDA

Una ventaja importante de la edición Standard es que la mesa giratoria automática de doble eje ya está incluida.

En modo Auto Turntable puedes montar el MetroX sobre el trípode, colocar una pieza en la plataforma y dejar que el sistema varíe automáticamente la orientación para capturar diferentes caras.

Es especialmente útil para piezas pequeñas, componentes, modelos y objetos que pueden escanearse cómodamente sobre una mesa.

¿QUÉ MODO DE ESCANEADO DEBO UTILIZAR?

Cross Lines: buena elección para superficies negras, metálicas, planas o piezas con pocas características visuales.

Parallel Lines: indicado cuando necesitas trabajar con gran detalle en bordes, zonas complejas o geometría técnica.

Full Field: permite capturar mucho más rápidamente objetos con geometría suficientemente reconocible. Puede utilizar seguimiento por características y evita colocar marcadores en muchos casos.

Auto Turntable: recomendado para objetos pequeños o medianos que pueden colocarse sobre la mesa giratoria y cuando quieres automatizar la captura.

No existe un modo universalmente mejor: elegir correctamente el modo es una de las claves para conseguir un buen escaneado.

CONSEJOS REALES PARA CONSEGUIR MEJORES ESCANEADOS

• Calienta el MetroX durante unos 10 minutos antes de calibrarlo o realizar trabajos de precisión con los modos láser.
• Comprueba la calibración si el seguimiento empeora o los marcadores dejan de detectarse correctamente.
• No llenes la pieza de marcadores sin criterio: deben formar patrones irregulares reconocibles.
• Mantén al menos cinco marcadores visibles mientras escaneas en seguimiento por marcadores.
• Escanea desde varios ángulos: un escáner óptico solo puede captar superficies visibles desde su posición.
• Solapa suficientemente cada pasada para facilitar el seguimiento y posterior alineación.
• Reduce la luz ambiente intensa, especialmente iluminación directa o solar.
• Utiliza spray cuando realmente sea necesario en cristal, transparencias y superficies especulares.
• No confundas resolución con exactitud: una nube de puntos más densa no corrige una captura mal calibrada.

¿PUEDE ESCANEAR AGUJEROS Y CAVIDADES?

Puede capturar agujeros y huecos cuando existe una línea de visión suficiente hacia sus superficies interiores, pero hay un límite físico común a cualquier sistema óptico: una zona que no puede ser iluminada y observada por las cámaras no puede digitalizarse.

Los usuarios del MetroX destacan los modos de líneas paralelas para geometrías técnicas, pero las cavidades muy profundas o estrechas siguen siendo uno de los escenarios difíciles. El MetroX no dispone de un modo de láser de una sola línea específico para introducirse en cavidades profundas.

¿SIRVE PARA INGENIERÍA INVERSA?

Sí, y es uno de sus usos más interesantes. Puedes digitalizar una pieza, generar una nube de puntos o malla y exportarla posteriormente para trabajar con software de diseño, inspección o ingeniería inversa.

Entre las aplicaciones habituales:

• reproducir piezas descatalogadas;
• diseñar adaptadores y soportes alrededor de componentes existentes;
• capturar carcasas y componentes mecánicos;
• restauración y reproducción;
• modificación de piezas de automoción;
• control dimensional;
• digitalización previa a impresión 3D o mecanizado.

Un escáner genera geometría digital; convertir automáticamente una malla en un modelo CAD paramétrico totalmente editable es una fase posterior del proceso y depende del software utilizado.

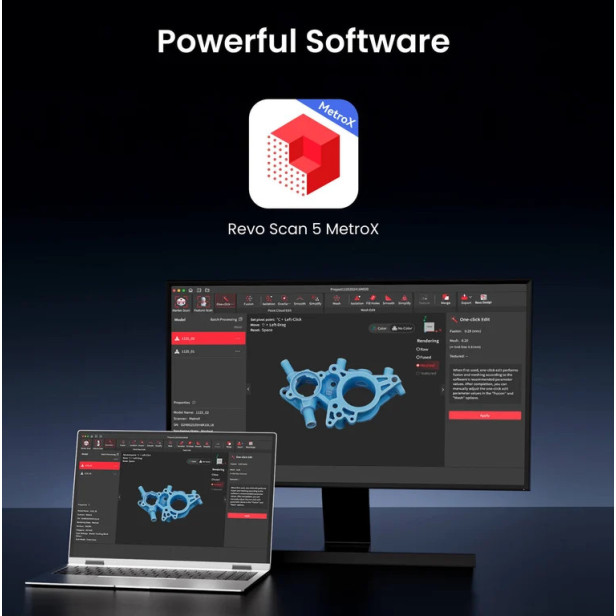

SOFTWARE REVO METRO

Revo Metro es el software gratuito de Revopoint para captura y procesamiento. Permite crear la nube de puntos, fusionar, generar malla, editar, alinear y exportar modelos.

Puede exportar, entre otros, formatos PLY, OBJ, STL, ASC, 3MF, GLTF y FBX, facilitando el flujo hacia impresión 3D, modelado o aplicaciones CAD compatibles.

No necesita conexión a Internet para escanear y procesar modelos; Internet sí puede ser necesario para actualizaciones y determinadas transferencias.

ANTES DE COMPRAR: REVISA TU ORDENADOR

Este punto es especialmente importante. El MetroX procesa una gran cantidad de información y necesita un ordenador potente.

Los requisitos mínimos actuales publicados por Revopoint para MetroX incluyen:

• Windows: Windows 10/11 de 64 bits, Intel Core i7 de 13ª generación o AMD Ryzen 7 5800, 32 GB de RAM y NVIDIA GeForce RTX 3060 de 8 GB.
• macOS: macOS 11 o posterior, Apple M1 Pro/Max/Ultra y al menos 16 GB de RAM.

Una GPU NVIDIA compatible permite acelerar considerablemente los modos de líneas láser en Windows. Si tu ordenador está muy por debajo de los requisitos, puedes limitar el rendimiento del escáner aunque el hardware MetroX sea capaz de capturar mucho más rápido.

¿PUEDO ESCANEAR PERSONAS?

No recomendamos MetroX para escanear personas o animales. Revopoint lo clasifica como un escáner láser de Clase 2M y especifica que la serie MetroX no está destinada al escaneado humano.

No debe mirarse directamente al haz a corta distancia ni observarlo mediante instrumentos ópticos que puedan concentrar la luz.

¿PUEDO ESCANEAR EN EXTERIORES?

Revopoint indica oficialmente “Outdoor Scanning: No” para MetroX. Está diseñado principalmente para trabajar en interiores y bajo condiciones de iluminación controlables.

La luz solar directa también puede interferir con el reconocimiento de los marcadores reflectantes y con los sistemas ópticos de captura.

¿QUÉ TAMAÑO DE PIEZAS PUEDE ESCANEAR?

MetroX está orientado a objetos pequeños y medianos. Revopoint indica un volumen mínimo de aproximadamente 10 × 10 × 10 mm y un máximo recomendado de 1 × 1 × 1 m.

Es una excelente opción para componentes mecánicos, herramientas, carcasas, moldes, componentes de vehículos y piezas industriales. Para digitalizar vehículos completos, habitaciones o elementos arquitectónicos existen escáneres específicamente diseñados para grandes volúmenes.

PREGUNTAS FRECUENTES SOBRE REVOPOINT METROX

¿Necesito spray para escanear una pieza negra?
No necesariamente. Los modos de láser azul están diseñados para trabajar con muchas superficies negras. El spray sigue siendo necesario o recomendable para transparencias, espejos y superficies extremadamente especulares.

¿Necesito colocar marcadores siempre?
En los modos láser son fundamentales para el seguimiento. En campo completo, una pieza con suficientes características geométricas puede utilizar Feature Tracking sin marcadores.

¿La versión Standard tiene menos precisión que la Advanced?
No. Utilizan el mismo MetroX. La Advanced añade el Marker Block Kit y marcadores adicionales.

¿La versión Standard incluye mesa giratoria?
Sí. Incluye la mesa giratoria de doble eje.

¿Incluye marcadores?
Sí. Incluye 500 marcadores de 6 mm.

¿Puede escanear en color?
Sí, mediante la cámara RGB, aunque Revopoint especifica el escaneado en color para el modo Auto Turntable.

¿Puedo obtener un STL para imprimir una pieza?
Sí. Revo Metro permite procesar la captura y exportar STL, además de otros formatos.

¿Escanear una pieza equivale a obtener automáticamente un CAD paramétrico?
No. El escáner genera datos tridimensionales y mallas. Convertirlos en superficies CAD o modelos paramétricos es una etapa de ingeniería inversa posterior.

¿Sirve para componentes de automóvil?
Sí, especialmente para piezas pequeñas y medianas que entren dentro del rango recomendado y puedan capturarse desde suficientes ángulos.

¿Sirve para medir piezas?
El MetroX ofrece especificaciones de precisión y exactitud adecuadas para numerosos trabajos técnicos, pero la idoneidad para una inspección metrológica concreta depende de sus tolerancias, procedimiento y software de medición utilizado.

¿PARA QUIÉN RECOMENDAMOS EL METROX STANDARD?

• Ingeniería inversa.
• Diseño de piezas compatibles con componentes existentes.
• Impresión 3D profesional.
• Automoción y restauración.
• Prototipado.
• Fabricación digital y CNC.
• Talleres que digitalizan piezas técnicas.
• Diseñadores que necesitan convertir objetos físicos en geometría digital.
• Usuarios que necesitan capturar superficies negras o metálicas difíciles.

Si buscas un escáner exclusivamente para cuerpos humanos, grandes espacios o vehículos completos, MetroX no es el modelo adecuado. Si tu prioridad es detalle, exactitud, ingeniería inversa y piezas pequeñas o medianas, el sistema híbrido láser + campo completo es precisamente donde MetroX resulta especialmente interesante.
