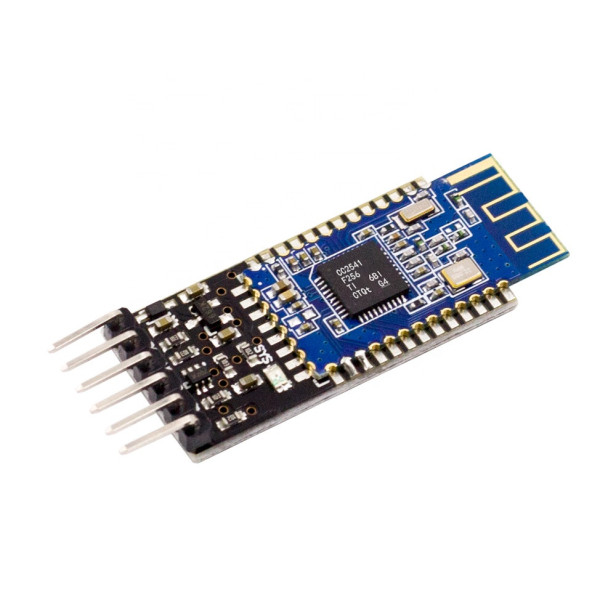

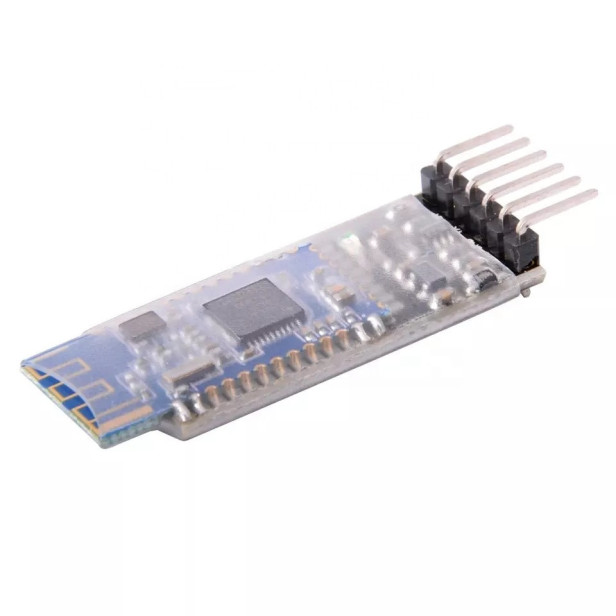

CARACTERÍSTICAS MÓDULO BLUETOOTH HM-10 BLE 4.0 CC2541

• Protocolo Bluetooth: Especificación V4.0 BLE (Bluetooth Low Energy)
• Chip principal: CC2541
• Frecuencia de operación: 2.4 GHz (banda ISM)
• Modulación: GFSK (Gaussian Frequency Shift Keying)
• Velocidad de transmisión: 6 kbps (asincrónica y sincrónica)
• Alcance: Hasta 100 metros en espacios abiertos
• Sensibilidad: ≤ -84 dBm a 0.1% BER
• Potencia de transmisión: ≤ 4 dBm
• Voltaje de alimentación: +3.3 V DC (consumo máximo 50 mA)
• Temperatura de trabajo: -5 °C a +65 °C
• Seguridad: Autenticación y encriptación integradas
• Soporta modo: Central y Periférico
• UUID predeterminados: FFE0 (Servicio), FFE1 (Característica)
• Tamaño: 27 mm x 13 mm x 2.2 mm

🔧 ¿CÓMO SE USA ESTE MÓDULO?

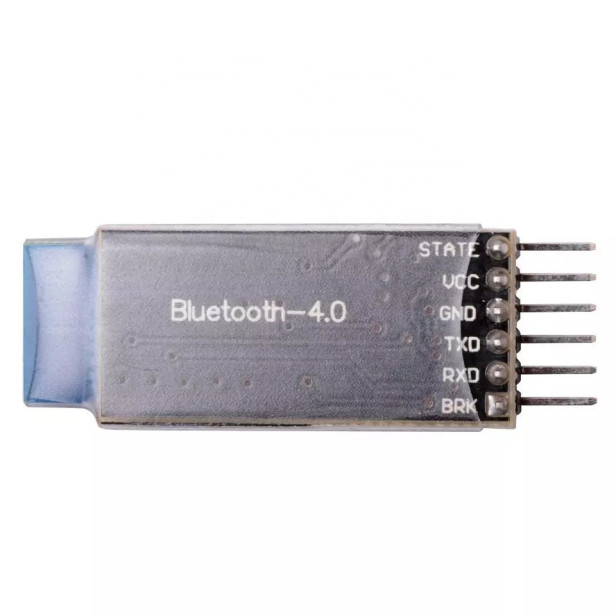

1. Conecta el módulo HM-10 a tu microcontrolador (Arduino, ESP32, etc.) usando comunicación UART (TX, RX, VCC, GND).
2. Configura el módulo mediante comandos AT desde el monitor serie o tu IDE (baud rate por defecto: 9600).
3. Empareja con tu móvil u otro módulo BLE. Puedes usar apps como nRF Connect o Serial Bluetooth Terminal para enviar/recibir datos.
4. Utiliza el UUID FFE0/FFE1 para comunicar datos personalizados con tu app.

🎯 APLICACIONES TÍPICAS

✅ Comunicación inalámbrica entre Arduino y smartphones (BLE)

✅ Control remoto de robots, luces o sensores desde el móvil

✅ Lectura de datos desde sensores en tiempo real vía Bluetooth

✅ Domótica DIY: encendido de luces, puertas, persianas, etc.

✅ Proyectos IoT con bajo consumo energético

👨‍🔧 CONSEJO DEL TÉCNICO:

Para evitar problemas de voltaje, conecta siempre el HM-10 a una fuente de 3.3 V. Si usas un Arduino UNO (que opera a 5 V), utiliza divisores de tensión o un conversor de nivel lógico para el pin RX del módulo.

📦 CONTENIDO DEL PAQUETE:

• 1 x Módulo Bluetooth BLE HM-10 CC2541

🔎 COMPATIBLE CON:

✔️ Arduino UNO, MEGA, Nano (con conversión de niveles)

✔️ ESP32, ESP8266 (compatible directamente por 3.3 V)

✔️ Raspberry Pi (vía UART)

✔️ Microcontroladores STM32, PIC, AVR, etc.

✔️ Apps móviles compatibles con BLE
