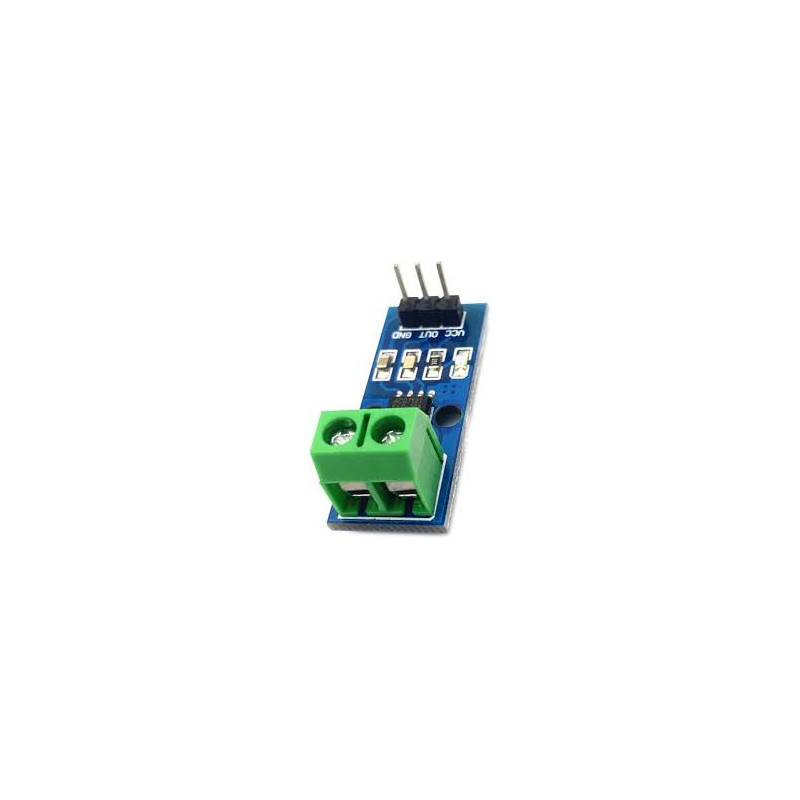

Módulo Sensor Corriente ACS712 5A

CARACTERÍSTICAS SENSOR DE CORRIENTE ACS712ELC-05B ±5A CON EFECTO HALL

El sensor de corriente ACS712ELC-05B es un módulo basado en tecnología de efecto Hall capaz de medir corriente alterna (AC) y continua (DC) de hasta ±5 amperios con salida analógica proporcional. Gracias a su aislamiento galvánico y alta sensibilidad, es ideal para aplicaciones de medición de consumo, protección de cargas, detección de sobrecorriente y proyectos con Arduino o ESP32.

Esta versión está calibrada para ±5A, lo que le proporciona mayor resolución en aplicaciones de bajo consumo. La señal de salida es lineal y puede ser leída directamente por entradas analógicas de microcontroladores. Perfecto para estudiantes, makers y profesionales en electrónica de potencia.

ESPECIFICACIONES TÉCNICAS

• Modelo: ACS712ELC (±5A)
• Tecnología: Efecto Hall (aislamiento galvánico)
• Rango de medición: -5A a +5A (AC o DC)
• Voltaje de operación: 5V DC
• Salida: Señal analógica (0.185V/A aprox.)
• Resolución: Alta para corrientes bajas
• Offset de salida en reposo: ~2.5V (sin carga)
• Dimensiones: 27,4mm x 11.8mm (PCB)
• Interfaz: 3 pines: VCC, GND, OUT

¿PARA QUÉ SIRVE EL SENSOR ACS712 5A?

• Medición de corriente AC/DC en tiempo real
• Monitorización de consumo eléctrico en dispositivos o cargas
• Protección de sobrecorriente en proyectos con relés, drivers o motores
• Proyectos de energía solar, baterías y fuentes de alimentación
• Sistemas IoT de gestión energética con ESP32 o Raspberry Pi

¿CÓMO USAR EL ACS712 CON ARDUINO?

1. Conecta VCC a 5V, GND a tierra y OUT a un pin analógico de Arduino (ej. A0).
2. El valor en reposo (sin corriente) es de ~2.5V.
3. Cuando la corriente fluye, la tensión varía ±0.185V por cada amperio.
4. Usa funciones como analogRead() para obtener el valor de voltaje y calcular la corriente con una fórmula:

float voltaje = analogRead(A0) * 5.0 / 1023.0;
float corriente = (voltaje - 2.5) / 0.185;

PREGUNTAS FRECUENTES (FAQ)

¿Este sensor mide corriente alterna?

Sí, mide tanto corriente alterna como continua, gracias al efecto Hall. Puede capturar el ciclo completo de una señal sinusoidal.

¿Es necesario un divisor de voltaje para usarlo con ESP32?

No, ya que la salida está entre 0V y 5V. Solo debes asegurarte que tu ADC acepte ese rango. En ESP32 puede ser recomendable usar una resistencia para protección.

¿Puedo usarlo para medir motores DC?

¡Sí! Es ideal para monitorear consumo de motores, detectar bloqueos o proteger contra sobrecargas.

¿Se puede calibrar?

La calibración se puede realizar por software, ajustando el offset (2.5V en reposo) y el factor de conversión (0.185V/A) según tus pruebas.

¿Es aislado galvánicamente?

Sí, el efecto Hall proporciona aislamiento entre la corriente medida y el microcontrolador.

¡CONTROLA Y PROTEGE TUS PROYECTOS CON EL SENSOR ACS712!

El ACS712ELC 5A es una herramienta precisa, compacta y segura para monitorear consumo en tiempo real. Su tecnología de efecto Hall ofrece aislamiento, seguridad y precisión. ¡Agrégalo a tu carrito y comienza a medir como un profesional!
