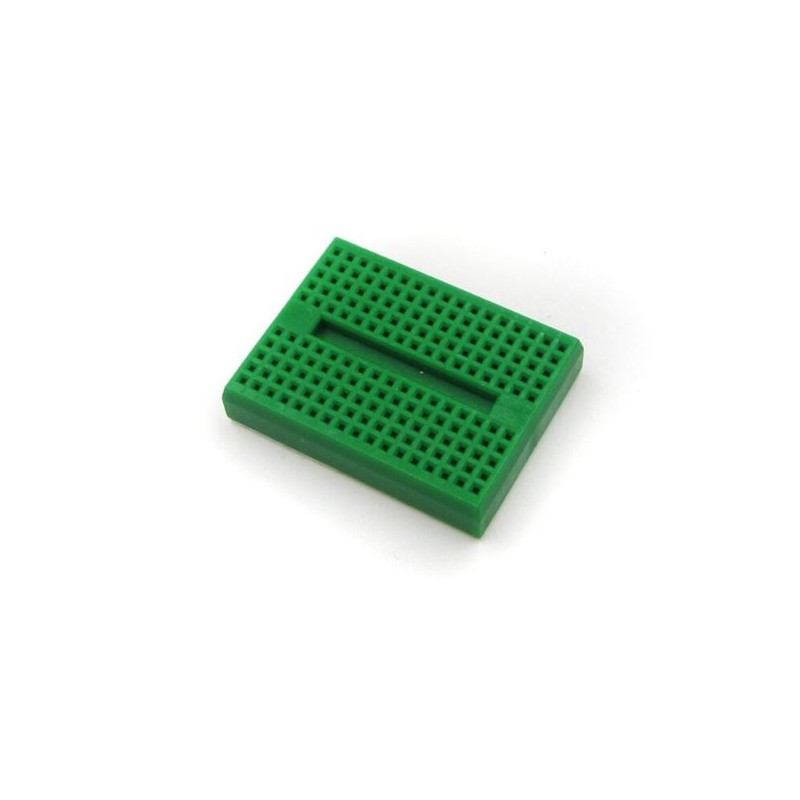

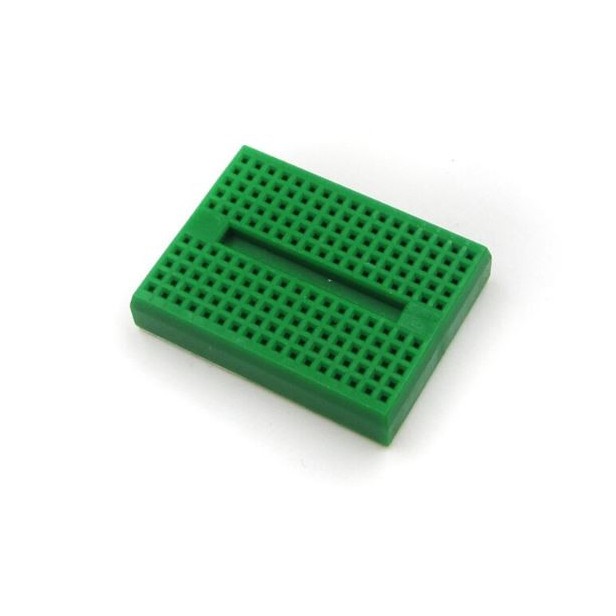

Placa protoboard mini

CARACTERÍSTICAS MINI PROTOBOARD 170 PUNTOS

• Compatible con: Arduino, ESP32, Micro:bit, Raspberry Pi y microcontroladores estándar.
• Tipo: placa protoboard / breadboard sin soldadura.
• Material: plástico ABS de alta resistencia.

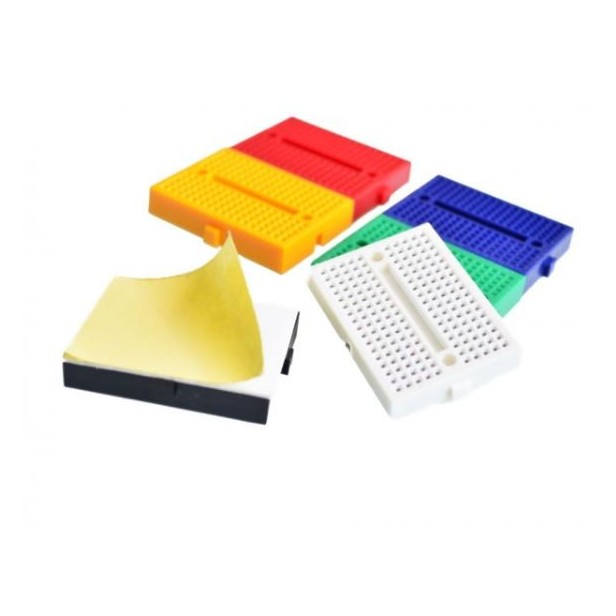

• Cinta adhesiva: sí, autoadhesiva en la parte inferior.
• Capacidad total: 170 puntos.
• Puntos de conexión:
  • Columnas: 2 bloques con 17 carriles.
  • Filas: 2 líneas de 5 puntos por sección.
• Apta para cables: 21–26 AWG (0,4–0,7 mm)
• Pitch estándar: 2,54 mm (0.1")

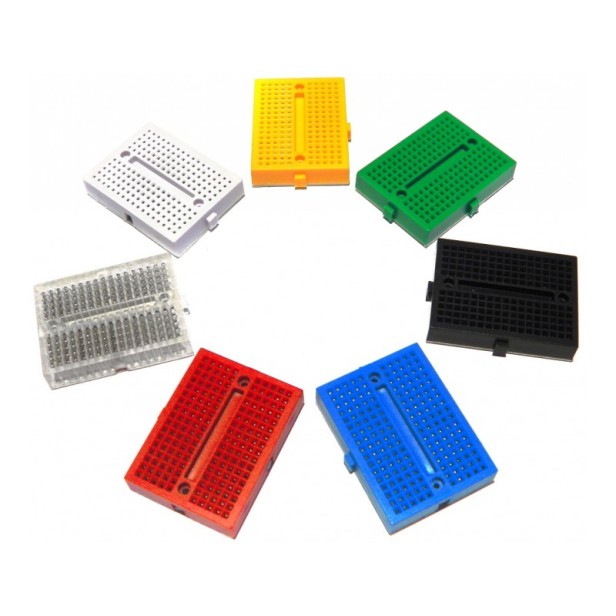

• Colores: blanco, verde, azul, amarillo o rojo (según disponibilidad)
• Dimensiones: 35 × 47 × 8,5 mm

USOS Y APLICACIONES – MINI PROTOBOARD 170

La mini protoboard de 170 puntos es perfecta para proyectos pequeños, prototipos compactos y pruebas rápidas. Es uno de los accesorios imprescindibles para aprender electrónica sin soldadura.

Gracias a su tamaño reducido y su cinta adhesiva, puedes fijarla a:

• robots pequeños,
• carros inteligentes (Smart Cars),
• carcasas impresas en 3D,
• placas Arduino Mini o Nano,
• proyectos portátiles.

Permite conectar LEDs, resistencias, pulsadores, sensores y componentes básicos sin herramientas.

¿Cómo funciona una protoboard?

En su interior contiene clips metálicos alineados cada 2,54 mm que permiten conectar componentes sin soldar. Cuando insertas una patilla o cable, queda sujeto por presión y establece un contacto eléctrico seguro.

A diferencia de las protoboard grandes, esta versión no incluye buses laterales de alimentación, lo que la hace más compacta. Es perfecta para circuitos sencillos o para ampliaciones móviles de un circuito más grande.

Ventajas de la mini protoboard

• Tamaño ultra compacto: ideal para robots y proyectos portátiles.
• Muy ligera y resistente.
• Compatible con cables Dupont estándar.
• Incluye cinta adhesiva para fijarla donde necesites.
• Perfecta para estudiantes, makers y talleres STEAM.

FAQ – Preguntas frecuentes

¿Tiene buses de alimentación?
No. Las mini protoboard de 170 puntos no incluyen rieles laterales para alimentación.

¿Es adecuada para Arduino?
Sí. Es una de las protoboard más usadas con Arduino Nano, Micro:bit y ESP8266 por su tamaño reducido.

¿Puedo usar sensores y módulos pequeños?
Sí, siempre que tengan separación estándar de 2,54 mm.

¿Qué tipo de cables necesita?
Cables Dupont macho-macho de 21–26 AWG.

¿Se puede fijar a robots o superficies?
Sí, incluye cinta adhesiva en la parte posterior.

¡La protoboard perfecta para proyectos compactos y aprendizaje rápido sin soldadura!
