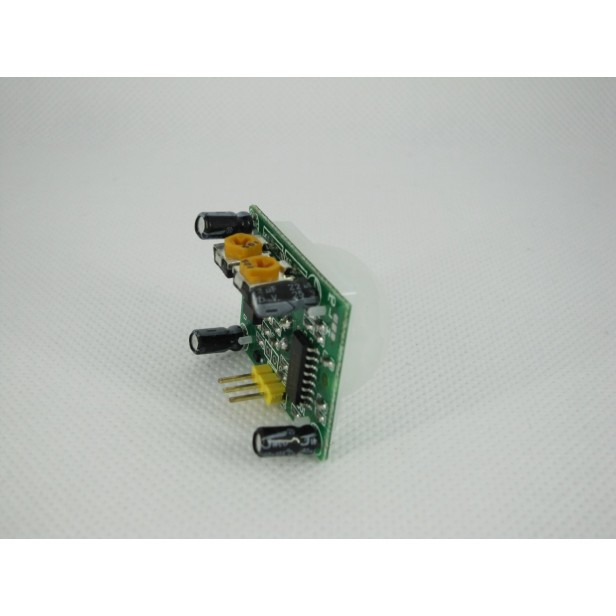

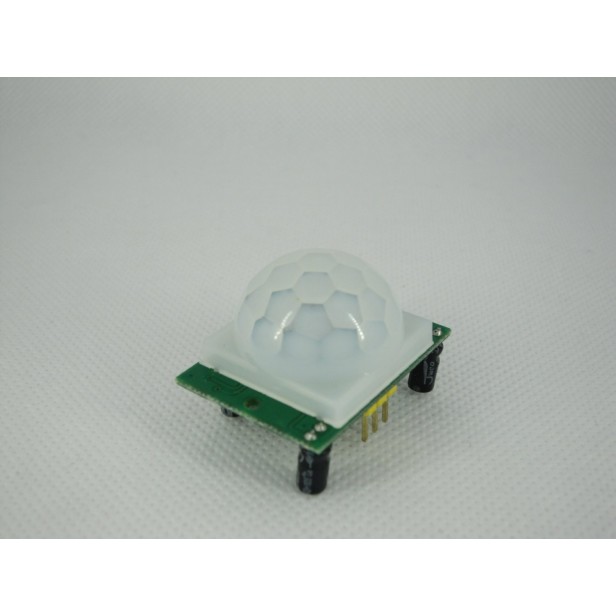

Sensor movimiento por infrarrojos HC-SR501 piroeléctrico

CARACTERÍSTICAS SENSOR PIR INFRARROJO DE MOVIMIENTO AJUSTABLE 4.5V–20V

• Voltaje de funcionamiento: DC 4.5V – 20V
• Corriente en reposo: <50 µA
• Salida digital: Alto 3.3V / Bajo 0V
• Modos de disparo: L (no repetible) / H (repetible)
• Tiempo de retardo: Ajustable de 5 a 200 segundos
• Tiempo de bloqueo: 2.5 segundos por defecto (ajustable)
• Ángulo de detección: <100° en forma de cono
• Temperatura de trabajo: -15°C a +75°C
• Dimensiones del módulo: 32mm x 24mm
• Diámetro de la lente: 23mm

Detecta movimiento con precisión y bajo consumo energético gracias a este sensor PIR infrarrojo ajustable. Diseñado para proyectos de electrónica, robótica, sistemas de alarma o iluminación automática, este sensor es capaz de detectar presencia humana mediante el calor corporal. Ideal para placas Arduino, Raspberry Pi y microcontroladores, es una herramienta versátil y altamente configurable con un retardo y tiempo de bloqueo ajustables.

Su diseño compacto y su lente de Fresnel lo convierten en la opción perfecta para automatización doméstica, proyectos escolares y sistemas de bajo consumo. Compatible con voltajes de 4.5V a 20V DC, y con salida digital de 3.3V/0V, este módulo PIR ofrece una gran flexibilidad de integración.

¿PARA QUÉ SIRVE ESTE SENSOR PIR?

• Detección de movimiento para luces automáticas y pasillos inteligentes
• Proyectos DIY con Arduino o ESP32
• Sistemas de seguridad basados en detección de presencia
• Alarmas sin contacto para puertas y ventanas
• Activación de cámaras o dispositivos solo cuando haya movimiento
• Sistemas de ahorro energético para oficinas y casas

¿CÓMO INSTALAR Y UTILIZAR EL SENSOR PIR?

1. Conecta el pin VCC a 5V (o hasta 20V), GND a masa y OUT a un pin digital del microcontrolador.
2. Selecciona el modo de disparo con el jumper: L (una sola vez) o H (repetido mientras haya movimiento).
3. Ajusta el potenciómetro para controlar el tiempo de retardo y tiempo de bloqueo según tus necesidades.
4. Integra el sensor en el código para activar luces, alarmas o sistemas IoT.

TRUCOS Y CONSEJOS DE USO

• Para mayor sensibilidad, asegúrate de que la lente esté limpia y sin obstrucciones.
• No lo coloques frente a ventanas o fuentes de calor directo para evitar falsas detecciones.
• Ideal para sistemas de bajo consumo gracias a su reposo ultra bajo (<50µA).

PREGUNTAS FRECUENTES (FAQ)

¿Se puede usar con Arduino UNO o ESP8266?

Sí, es totalmente compatible con cualquier microcontrolador que acepte señales digitales. Se alimenta desde 5V o superior.

¿Cuál es la diferencia entre los modos L y H?

Modo L: solo dispara una vez por movimiento. Modo H: sigue enviando señal mientras haya movimiento.

¿Es ajustable el tiempo que permanece activa la señal?

Sí, mediante el potenciómetro puedes ajustar entre 5 y 200 segundos.

¿Qué tan preciso es el sensor?

Detecta movimiento a una distancia de 3 a 7 metros, dentro de un ángulo de hasta 100°.

¿Puede funcionar con baterías?

Perfectamente. Gracias a su consumo ultra bajo, es ideal para aplicaciones alimentadas con batería.
