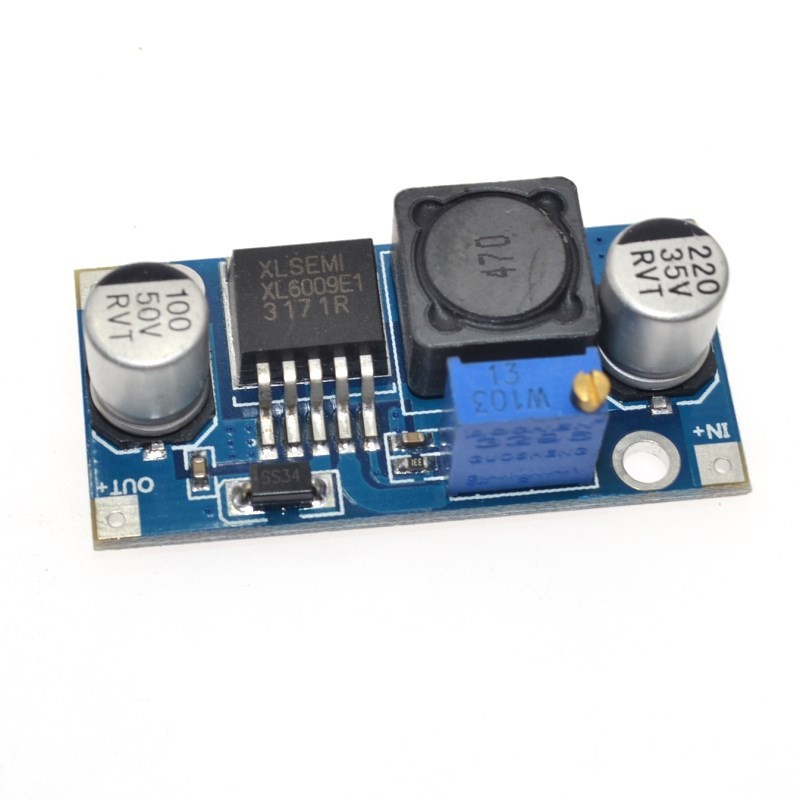

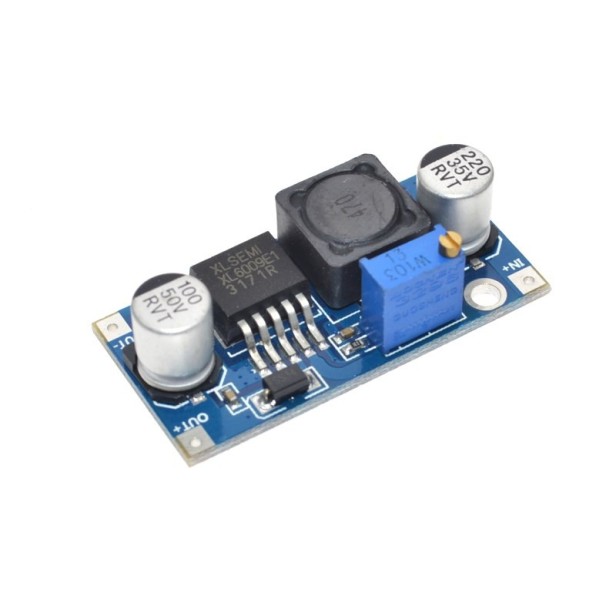

Módulo regulador-elevador de voltaje XL6009

CARACTERÍSTICAS MÓDULO CONVERTIDOR STEP-UP (BOOST) 1.25V–35V / 3A

• Modelo: Módulo automático de elevación de voltaje (Boost)
• Tipo: Convertidor DC-DC no aislado
• Rango de entrada: 3.8 V a 32 V DC
• Rango de salida ajustable: 1.25 V a 35 V DC
• Corriente de salida máxima: Hasta 3 A
• Consumo en vacío: <18 mA (5 V in, 8 V out)
• Frecuencia de conmutación: 400 KHz
• Rizado de salida: ~50 mV (a mayor carga, mayor rizado)
• Regulación de voltaje: ±0.5%
• Regulación de carga: ±0.5%
• Temperatura de funcionamiento: -40 °C a +85 °C
• Dimensiones: 48 mm × 25 mm × 14 mm

💡 ¿PARA QUÉ SIRVE ESTE MÓDULO BOOST?

Este módulo convertidor DC-DC Boost te permite aumentar un voltaje de entrada inferior (por ejemplo, de una batería o fuente USB) a un voltaje de salida más alto ajustable entre 1.25 V y 35 V. Es perfecto para alimentar proyectos electrónicos que requieren un voltaje específico constante aunque la fuente de energía sea variable.

Ideal para makers, técnicos, estudiantes o desarrolladores que trabajen con Arduino, sensores, motores, iluminación LED, o cargadores de baterías.

⚙️ USO TÉCNICO Y APLICACIONES FRECUENTES

🔋 Elevar 5V de USB a 9V o 12V para módulos que lo requieran

🔧 Alimentar motores DC desde baterías Li-ion

📡 Proyectos con ESP32, Arduino, módulos WiFi o GSM

💡 Convertir energía solar a voltajes útiles en proyectos sostenibles

🔍 Pruebas de laboratorio con voltajes personalizados

🛠️ CÓMO USAR EL MÓDULO BOOST

1. Conecta el voltaje de entrada (3.8 V a 32 V) a las terminales IN+
2. Conecta la carga a las terminales OUT+ y OUT-
3. Utiliza el potenciómetro azul para ajustar el voltaje de salida deseado
4. Verifica con un multímetro antes de conectar componentes sensibles

⚠️ RECOMENDACIONES Y PRECAUCIONES

• No conectar dispositivos por encima de 3A continuos sin refrigeración adicional
• No usar como cargador directo de baterías Li-ion sin protección de carga
• La eficiencia disminuye al aumentar la diferencia entre entrada y salida
• No invertir la polaridad de entrada para evitar daños

📦 CONTENIDO DEL PAQUETE

• 1 x Módulo convertidor Boost DC-DC 3.8 V–32 V a 1.25 V–35 V

🔎 COMPATIBLE CON:

✔️ Placas Arduino, Raspberry Pi, ESP8266, ESP32

✔️ Sensores, relés, pantallas, servos, y motores

✔️ Fuentes portátiles, bancos de pruebas, experimentación educativa
