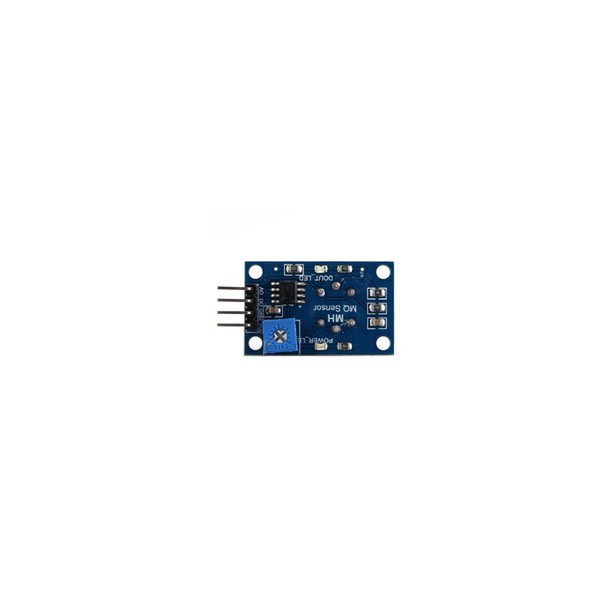

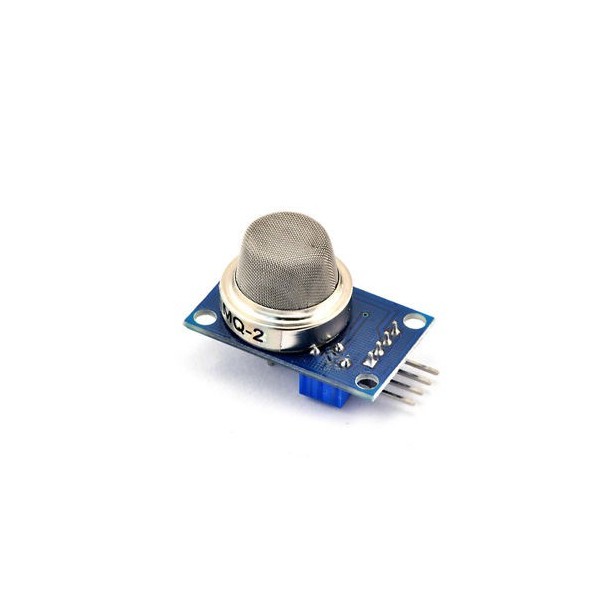

Sensor de gas MQ2 MQ-2 para Arduino

CARACTERÍSTICAS SENSOR MQ-2 DETECTOR DE HUMO Y GASES INFLAMABLES

El sensor MQ-2 es un módulo semiconductor de alta sensibilidad diseñado para la detección de humo, vapor de alcohol, GLP, metano, propano e hidrógeno. Este sensor forma parte de la serie MQ y es ampliamente utilizado en sistemas de detección de fugas, seguridad doméstica, alarmas contra incendios y proyectos con Arduino y Raspberry Pi.

Gracias a su rango de detección preciso y su relación sensibilidad/ruido superior a 5, el MQ-2 ofrece una respuesta rápida y confiable. Su diseño incluye un elemento calefactor interno y opera bajo condiciones estándar de laboratorio.

ESPECIFICACIONES TÉCNICAS DETALLADAS MQ-2

• Gas detectado: Alcohol, humo, GLP, propano, metano, hidrógeno
• Concentración de detección: 0.04–4 mg/L de alcohol
• Voltaje de operación (Vc): ≤ 24 V DC (típicamente 5 V)
• Voltaje de calentamiento (Vh): 5.0 V ± 0.2 V AC o DC
• Resistencia de calentamiento (Rh): 31 Ω ± 3 Ω a temperatura ambiente
• Potencia de calentamiento (Ph): ≤ 900 mW
• Resistencia del sensor (Rs): 2 kΩ a 20 kΩ (en 0.4 mg/L alcohol)
• Sensibilidad (S): ≥ 5 (Rs en aire / Rs en 0.4 mg/L alcohol)
• Pendiente de concentración (α): ≤ 0.6 (log Rs @ 300ppm / Rs @ 100ppm)
• Condiciones de prueba estándar: 20 °C ± 2 °C, 65% ± 5% HR
• Tiempo de precalentamiento: No menos de 48 horas
• Salida del módulo: Señal analógica (A0) y digital (D0 con umbral)
• Compatibilidad: Arduino, ESP32, Raspberry Pi, STM32

¿PARA QUÉ SIRVE EL SENSOR MQ-2?

• Detectar fugas de gas en cocinas, calderas o laboratorios
• Monitorizar humo o vapores de alcohol en el aire
• Crear sistemas de alarma inteligente o IoT
• Implementar sistemas de ventilación o activación automática

¿CÓMO SE USA EL SENSOR MQ-2?

1. Conecta VCC a 5 V, GND a tierra y usa A0 (analógico) o D0 (digital) según tu necesidad.
2. Permite que el sensor se caliente durante al menos 48 horas en su primer uso.
3. Usa un divisor de voltaje si trabajas con controladores de 3.3 V.
4. Ajusta el potenciómetro del módulo para calibrar el umbral de activación en D0.

VENTAJAS DEL SENSOR MQ-2

• ✅ Alta sensibilidad a múltiples gases inflamables
• ✅ Amplio rango de detección
• ✅ Salida dual (analógica y digital)
• ✅ Fácil integración con microcontroladores

PREGUNTAS FRECUENTES (FAQ)

¿Es necesario precalentar el sensor?

Sí, requiere un precalentamiento de al menos 48 horas para estabilizar su resistencia interna y asegurar lecturas fiables.

¿Se puede usar con Arduino?

Totalmente. Puedes usar la salida analógica A0 con analogRead() o D0 con digitalRead().

¿Este sensor detecta monóxido de carbono (CO)?

Puede responder parcialmente al CO, pero para detección precisa se recomienda el sensor MQ-7.

¿Es adecuado para interiores?

Sí, ideal para monitoreo en entornos domésticos, oficinas o laboratorios. Evita la exposición prolongada a gases corrosivos.
